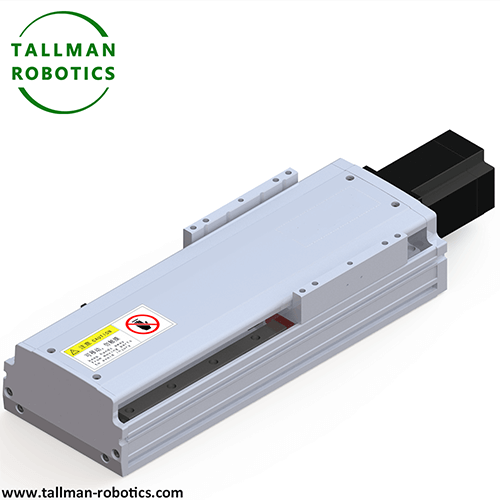

Etapa de posicionament lineal

L’etapa de posicionament lineal és un dispositiu de control de moviment de precisió utilitzat per aconseguir un desplaçament lineal de precisió alta - en un sol eix (normalment eix x, y o z). S’utilitza àmpliament en camps com ara equips d’automatització, fabricació de semiconductors, inspecció òptica, enginyeria biomèdica, etc., garantint que els objectes es puguin traslladar amb precisió a la posició de destinació. L’etapa de posicionament lineal és un equipament d’automatització de precisió alta - que aconsegueix un control precís de desplaçament de les càrregues en la direcció lineal mitjançant la coordinació de l’estructura mecànica i el sistema d’accionament (la precisió de posicionament pot arribar a ± 0,1 μ m a ± 10 μ m) i s’utilitza àmpliament en escenaris industrials que requereixen un ajust de posició precisa.

EstructuradeEtapa de posicionament lineal

1. Base: proporciona un suport estable, normalment fabricat amb aliatge d'alumini o acer inoxidable.

2. Rail de guia: S'utilitzen carrils lineals o creuats per garantir lliscaments llisos.

3. Mecanisme d’accionament: incloent motor pas a pas, servo motor, motor lineal o motor piezoelèctric, impulsat per cargol de plom, cinturó o motor lineal.

4. Sistema de retroalimentació de posició (codificador): com ara la regla de la regla o la regla magnètica, que s’utilitza per al control real - de temps de la posició i la millora de la precisió.

5. Plataforma de càrrega (taula mòbil): s'utilitza per arreglar peces o eines i participar directament en el desplaçament.

Exemples d’aplicaciódeEtapa de posicionament lineal

Fabricació de semiconductors: utilitzat per a tall i posicionament de les màquines de litografia.

Processament làser: controleu el cap làser per tallar o tallar amb precisió de nivell de micròmetre.

Automatització del microscopi: mou amb precisió l’etapa de mostra per aconseguir una exploració alta -.

Impressió 3D: controleu el moviment de la boquilla d'impressió o el dispositiu de sinterització làser.

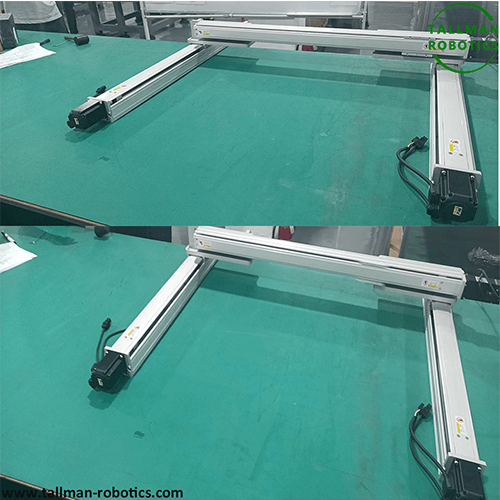

Us convidem a veure més projectes o visitar la nostra galeria de vídeos per YouTube: https://www.youtube.com/@tallmanrobotics

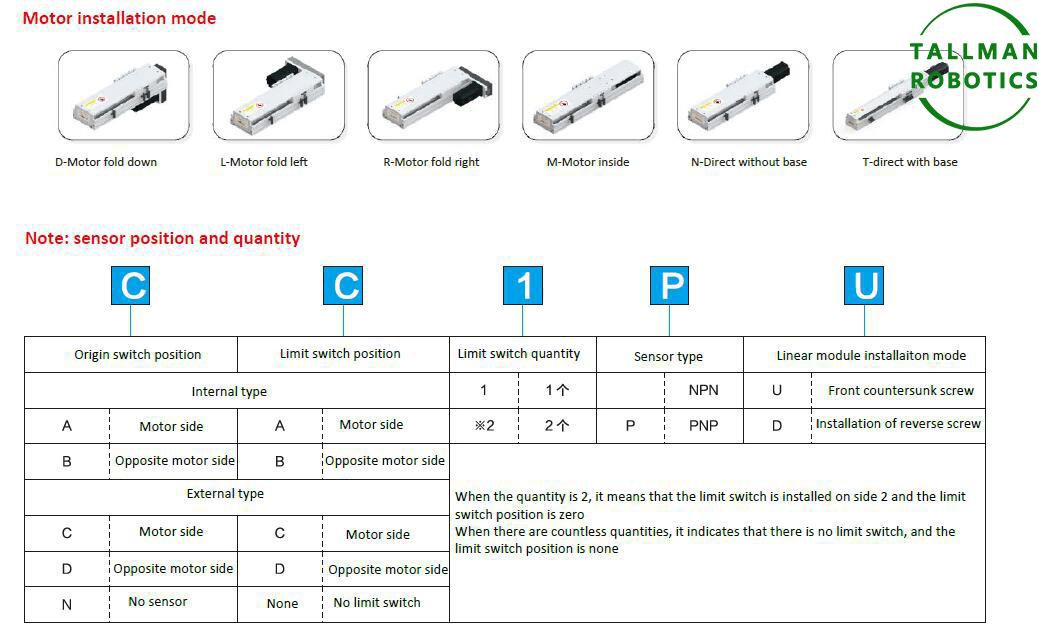

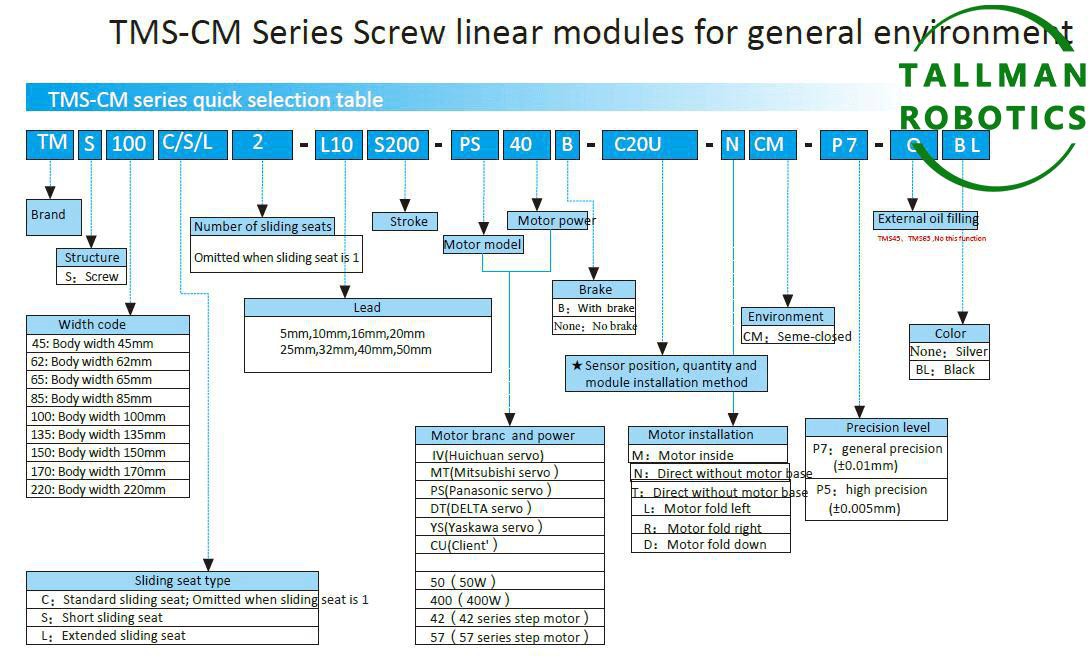

Aquí, introduïm la diapositiva lineal, TMS100-cm amb dades de la següent manera:

PrecaucionsdeEtapa de posicionament lineal

1.

2.

3. Manteniment: lubricant regularment el carril de la guia i comproveu el desgast dels components de transmissió.

4. Control de vibracions: les mesures de reducció de vibracions s’han de tenir en compte durant el moviment de velocitat alt - per evitar que afecti la precisió.

Els seus indicadors de rendiment bàsics inclouen la precisió de posicionament, la precisió de posicionament de repetició, la velocitat màxima i la capacitat de càrrega, amb diferències significatives en els requisits en diferents escenaris: per exemple, el camp semiconductor requereix una precisió de ± 0,5 μ m, mentre que les línies de producció automatitzades ordinàries poden complir ± 10 μ m.
