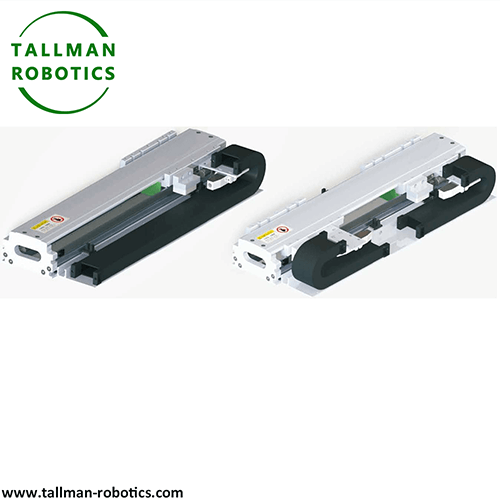

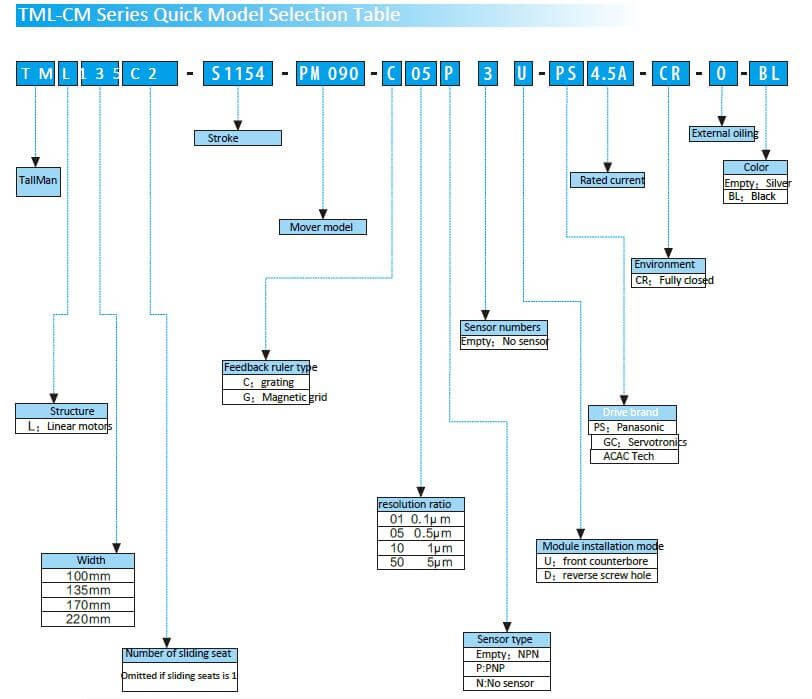

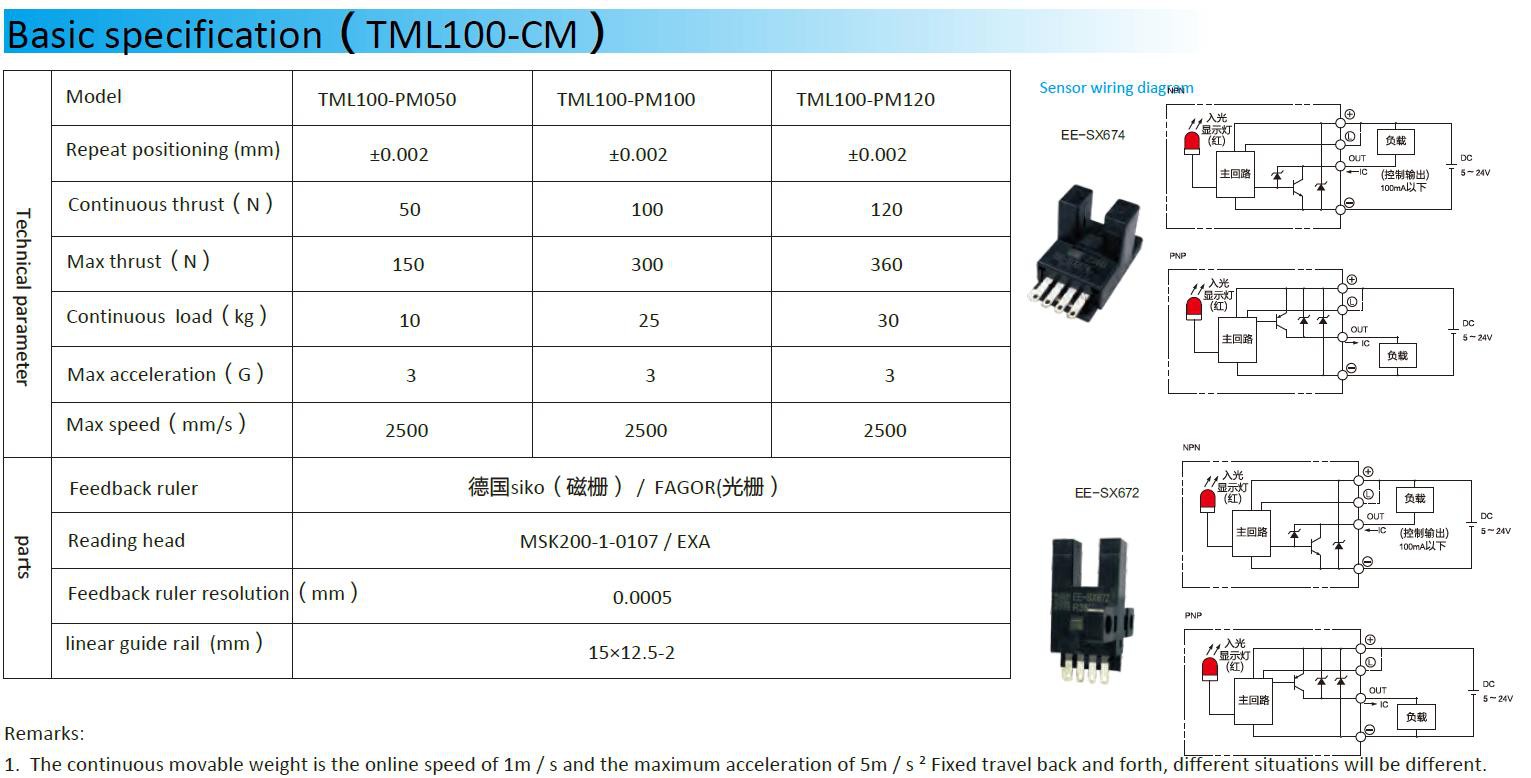

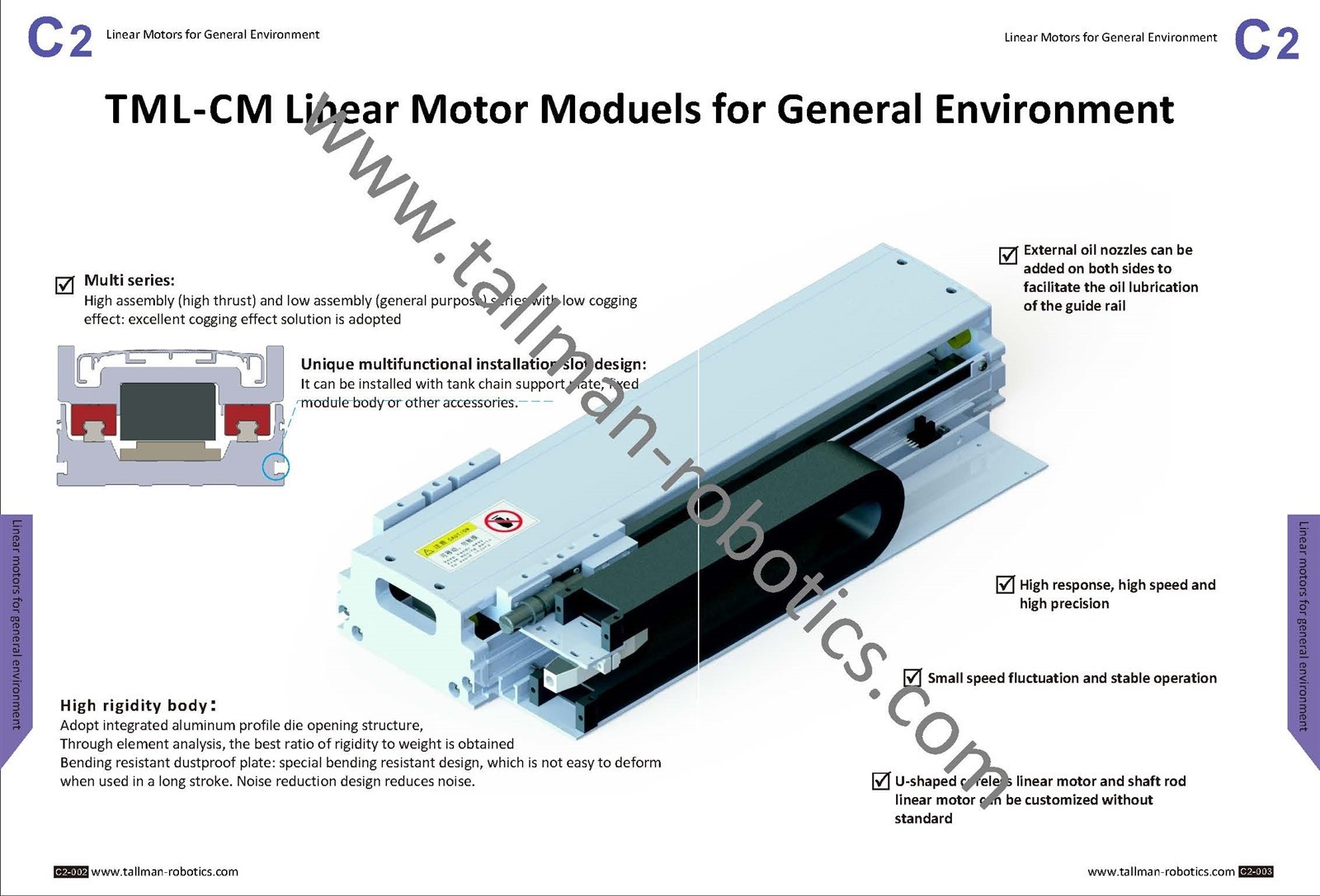

Motor síncron lineal

Estator (també conegut com a primari)

Normalment es tracta d’un component rectangular fix amb tres enrotllaments de fase - distribuïts a la seva superfície (similar a l’enrotllament de l’estator d’un motor síncron giratori). Quan s’aplica un corrent altern, genera un camp magnètic d’ona que viatja (un camp magnètic que es mou al llarg de la direcció de longitud de l’estator).

Primària/Estator:

Normalment, es tracta d’un bobinatge d’armadura que genera un camp magnètic d’ones que viatja o un camp magnètic pulsant quan s’aplica potència de CA.

La forma de bobinatge es pot dividir en:

Enrotllament distribuït (similar al desplegament d’un motor giratori).

Enrotllament centralitzat (fabricació simplificada, però amb fluctuacions d’empenta importants).

Rotor (també conegut com a secundari)

És una part mòbil que el nucli és una matriu d’imants permanent (o un imant superconductor, bobinatge d’excitació) que genera un camp magnètic constant. Quan es mou el camp magnètic de l’ona que viatja de l’estator, el camp magnètic del rotor interacciona amb el camp magnètic d’ona que viatja (repulsió de la mateixa polaritat, l’atracció de la polaritat contrària), generant força electromagnètica sincrònica, que condueix el rotor a moure de forma sincrònica amb el camp magnètic.

Característica clau: la velocitat de moviment del rotor es sincronitza estrictament amb la velocitat del camp magnètic que viatja per l'estator (velocitat de sincronització=velocitat de moviment magnètic), per tant, el nom "sincronització".

Secundari/Mover:

Imant permanent secundari: compost per disposició alternativa d’imants permanents (com el bore de ferro de neodimi), amb alta resistència i eficiència de camp magnètic (utilitzat habitualment en aplicacions de precisió).

Placa d’inducció Secundària: compost per materials conductors magnètics (com el nucli de ferro) o plaques conductores (alumini/coure), amb un baix cost però baixa eficiència (similar als motors d’inducció lineal).

Sistema de suport i orientació

Les baranes lineals, el suport de l’aire o la levitació magnètica asseguren un moviment suau del rotor.

Sensor de posició (opcional)

Ruler de reixa, regla magnètica o sensor de sala, utilitzat per al control de bucle tancat -.

Tipus

Principi de conducció bàsica

Velocitat/precisió

Costar

Escenari típic

Motor síncron lineal (LSM)

Acció síncrona del camp magnètic d’ona de viatge i imant permanent

High speed (>10m/s), alta precisió (nivell de micròmetre)

Alt

Tren Maglev, màquines -eina de precisió

Motor asíncron lineal (LIM)

Força de corrent de remolí induïda en conductiu secundari mitjançant un camp magnètic de l'ona que viatja

Precisió mitjana de mitjana a alta, precisió mitjana

Baix

Cinta transportadora, ascensor

Motor de corrent directe lineal (LDM)

Interacció entre el camp magnètic imant permanent i el corrent de l'armadura

Precisió de baixa velocitat, mitjana

Petit

Medium - equip d'automatització de mida

1

Transit ferroviari i transport d’alta velocitat

Tren Maglev

Aquesta és una de les aplicacions més representatives de LSM. Per exemple, els trens de Shanghai Maglev i el Japó superconducting Maglev (sèrie L0) generen camps magnètics viatgers a través dels estadistes (enrotllaments llargs d’estator a la pista), que interaccionen amb els camps magnètics dels elements mòbils (matrius d’imants permanents) a la part inferior del tren, generant directament una empenta lineal i assolint suspensió del tren (sense contacte amb el ferrocarril de roda). La seva velocitat pot arribar a superar els 400 km/h, i funciona sense problemes amb un baix soroll.

Sistema auxiliar de trànsit ferroviari urbà

Les seccions parcials de metro o de ferrocarril lleuger, així com sistemes de trànsit ràpid aeroportuaris, utilitzen LSM per aconseguir una distància curta de distància - de velocitat i millorar l'eficiència del transport.

2

Fabricació de precisió i alta - Màvials finals

Equips de mecanitzat de precisió d'alta velocitat

En escenaris com ara el tall de les obradores de semiconductors, el processament de components òptics i la fabricació de motlles de precisió, LSM s’utilitza per conduir bancs de treball a màquines o eines de tall, aconseguint micro {{0} o fins i tot la precisió de posicionament de nano i alta acceleració (com ara 10G o més), complint els requisits de la precisió {{{{2 {2 {2 {2 {2 {2 {2 {{-}}}.

Indústria de fabricació electrònica

La plataforma d’enllaç de filferro d’equips d’envasament de xip i el mecanisme mòbil dels equips d’inspecció de la placa de PCB es basen en la precisió ràpida i de posicionament de LSM per millorar l’eficiència de producció i el rendiment del producte.

Logística i ordenació automatitzada

Sistema d’ordenació d’alta velocitat

A E {- Commerce Warehousing and Express Distribution Centres, els lliscants independents impulsats per LSM es poden moure a grans velocitats al llarg de la pista (fins a 5m/s o més), aconseguint una ordenació ràpida de mercaderies (com ara processament desenes de milers de paquets per hora) controlant precisament la parada d’inici i el gir de cada lliscar.

3

Magatzem i manipulació intel·ligents

Al magatzem dimensional automatitzat de tres -, el mecanisme de tracció horitzontal/vertical de la grua apilador adopta LSM per reduir el clearance de transmissió mecànica, millorar la velocitat i la precisió de posicionament de l’emmagatzematge i recuperació de mercaderies.

4

Prova aeroespacial i simulació

Simulador de vol/aeroespacial

La plataforma de moviment lineal impulsada per LSM s’utilitza per simular escenaris dinàmics com l’acceleració, el busseig i la sense pes dels avions. Pot proporcionar una resposta elevada i una resposta ràpida (en mil·lisegons), reproduint les condicions reals de vol.

Equip auxiliar de prova de túnel de vent

En la prova de rendiment aerodinàmic dels avions, LSM controla la trajectòria del moviment lineal del model per simular amb precisió els efectes del flux d’aire a diferents velocitats.

5

Equip final mèdic i alt -

Equips d’imatge mèdica

El mecanisme d’accionament del llit per a la ressonància magnètica (RMN) i la TC d’escaneig utilitza LSM per aconseguir un posicionament precís de nivell de mil·límetre dels pacients i reduir els errors d’escaneig; El sistema mòbil d’equips mòbils de radiació d’equips de radioteràpia garanteix un control de precisió alt - de la posició d’irradiació de la radiació mitjançant LSM.

Equips de rehabilitació

El mecanisme de tracció de les extremitats dels robots de rehabilitació final - utilitza el control de velocitat i la velocitat precisa de LSM per ajudar els pacients en entrenament en marxa i altres moviments de rehabilitació.

6

Recerca i equipament especial

Experiment de ciències de materials

LSM pot proporcionar una força de càrrega estable i un control de desplaçament precís per als equips de prova de compressió/compressió de material en ambients d’alta temperatura i alta pressió i obtenir dades de rendiment mecànic del material.

Accelerador de partícules

La secció d’acceleració lineal de feixos de partícules d’alguns acceleradors utilitza l’estructura electromagnètica del principi de LSM per controlar la trajectòria del moviment i la velocitat de les partícules.
