El sistema de transmissió lineal de corretja, com a dispositiu de transmissió bàsic de l'automatització moderna, té un paper crucial en múltiples indústries amb la seva estructura única i els seus avantatges de rendiment.
El sistema d'accionament de corretja lineal consta de components com ara un motor d'accionament, una corretja síncrona, una politja, un carril guia i un control lliscant. El motor de conducció sol ser un motor pas a pas o un servomotor, que proporciona potència de sortida; Els cinturons sincrònics solen estar fets de material de poliuretà i incrustats amb filferro d'acer o capes de reforç de fibra, que engranen amb precisió amb les politges per garantir una transmissió sense lliscament; El sistema de guia guia proporciona un suport i una guia estables per al lliscant, i les guies lineals de boles comunes tenen característiques d'alta precisió i baixa fricció; El lliscant està connectat al cinturó, transportant i transmetent càrregues externes. Durant el funcionament, el motor fa girar la politja activa i el cinturó síncron es mou en un moviment circular, impulsant així el control lliscant per aconseguir un desplaçament lineal al llarg del rail de guia, convertint de manera eficient el moviment de rotació en moviment lineal.
El sistema de transmissió lineal de corretja té avantatges importants. En primer lloc, la velocitat de carrera és extremadament ràpida. A causa de la manca de característiques d'auto-bloqueig en la transmissió per corretja, la velocitat lineal pot arribar a 5 m/s o més, cosa que pot satisfer les necessitats de classificació ràpida, manipulació d'alta-velocitat i altres escenaris; En segon lloc, té un rendiment superior de reducció de soroll, amb una transmissió d'engranatges per corretja sincrònica suau i una reducció de soroll de 10-15 dB en comparació amb la transmissió d'engranatges, que és adequat per a indústries com la sanitària i l'electrònica que són sensibles al soroll; En tercer lloc, és rendible{10}}, amb una estructura senzilla i menys components. El seu cost de fabricació és un 30% -50% inferior al dels cargols de boles, i és fàcil de mantenir sense lubricació freqüent; En quart lloc, és adequat per a aplicacions de llarga distància i pot aconseguir diversos metres de recorregut ultra llarg sense necessitat d'empalmes segmentats; Finalment, el sistema global és lleuger i adequat per a aplicacions dinàmiques amb càrregues lleugeres (normalment<50kg).
Linear Belt Drive System also has limitations. If the carrying capacity is limited and it is difficult to handle heavy loads (>100 kg); La deformació elàstica del cinturó pot provocar errors de posicionament de ± 0,1 mm, i el posicionament precís requereix dispositius de retroalimentació com ara regles de reixeta; El funcionament a llarg termini-alta velocitat pot causar fàcilment el desgast de la corretja i requereix manteniment i substitució regulars. Però amb avenços innovadors com els cinturons reforçats amb fibra de carboni i la tecnologia de transmissió composta, el seu rendiment continua millorant i els seus límits d'aplicació continuen ampliant-se, donant un nou impuls a camps com la fabricació intel·ligent i l'emmagatzematge logístic.
Us convidem a veure més projectes o visitar la nostra galeria de vídeos de Youtube: https://www.youtube.com/@tallmanrobotics

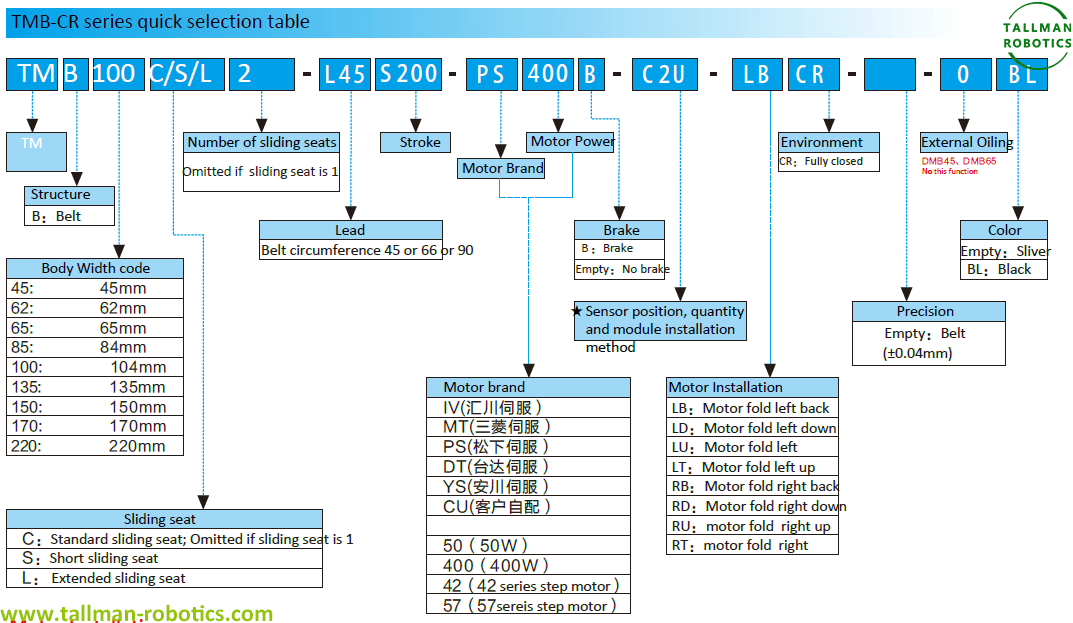

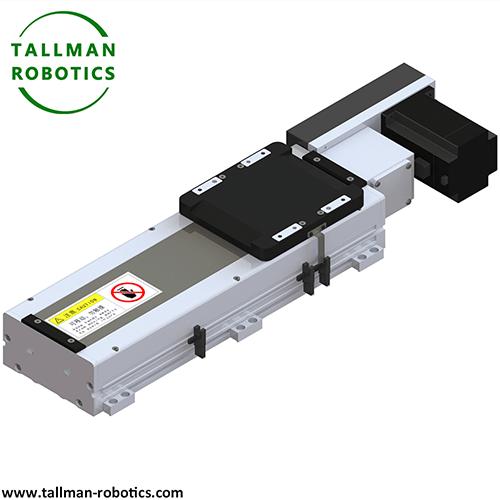

Aquí, presentem el sistema de transmissió lineal de corretja, totalment segellat TMB170-CR per a un entorn net amb dades de la següent manera:
